ホットランナー
AH Series

PLAGATE System ホットランナー成形装置

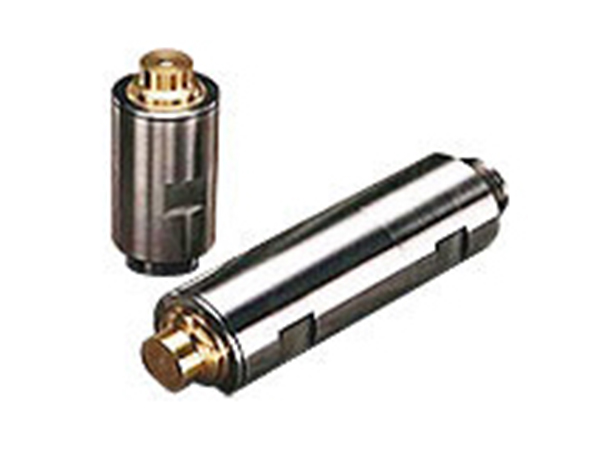

プラゲートノズル
AH2/AH4

プラゲートノズル

放射状に射出される樹脂の高流動性

エンプラ、難熱性樹脂への対応にすぐれており、成形品の品質アップや生産性の向上につながります。

よく使用されている成形材料

PC PPO ABS AS PMMA
PA PBT PP POM PE





AHシリーズの特長

1.樹脂の流動性が高く 残留応力が小さい

  • 射出された樹脂は、放射状に流動するためゲート付近の流れが良好です。
樹脂の流れ

2.樹脂の逆流の完全防止

  • ピストン先端部の特殊形状が、ゲートを確実にシールする機構で、キャビティから樹脂の逆流がありません。
逆流防止

3.ロングラン成形が可能

  • 独自の内部機構により、メンテナンスなしで長期間の連続成形が可能です。

4.独自のゲート開閉機構

  • ゲートの開閉に、内蔵スプリングと樹脂の圧力を活用した独自の機構です。

5.シンプルな構造

  • 精密摺動する部分がなく、樹脂のリークもない構造のため、ピストンの往復運動や樹脂流動がスムーズです。

6.NH型との互換性

  • NH型ノズルと金型組込の完全互換性があります。

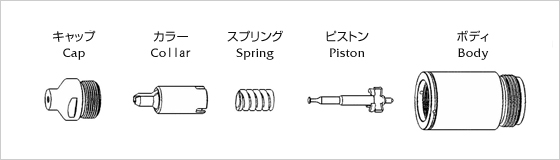

Structure Chart 構成図

構成図
