イオンブレード F2シリーズは従来の針状電極のイオナイザーでは設置の困難だった狭いスペースに設置ができ、 3～30mmの近接した距離から無風で除電を行えます。
また、 無風近接だけではなく、 電極部にエアーを当てることで遠方へ高濃度のイオンを拡散することも可能です。
F2シリーズの構成
F2シリーズは電極部・トランスボックス・制御ボックスの3つのユニットに分かれており、お客様の除電対象物の大きさ、 使用環境、 設置条件に合わせて選定頂きます。
除電有効長30mm,120mm,270mmの3種類の中から電極部をお選び頂き、 電極部とトランスボックスが高圧ケーブルを介して繋がっている 「分離型」、 電極部とトランスボックスが一体となっている 「一体型」 をお選び頂きます。

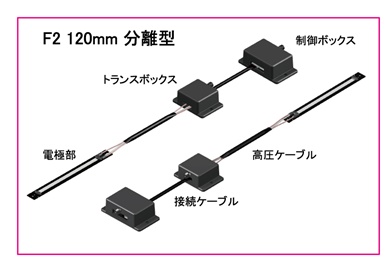

分離型は電極部とトランスボックスが分かれていて
高圧ケーブル180mmを介して繋がっています。

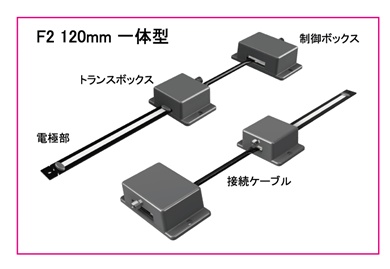

一体型は電極部とトランスボックスが
一つになっています。
使用事例
厚さ5mmのサイドフローファンと組み合わせて、
薄型イオナイザーに
印刷機、 プリンター、 コピー機内部のローラー間の
除電やドラムの帯電にも
エアコンルーバーに取り付け、
冬場の乾燥した時期の室内除電・空気清浄
筒状内部のエアー搬送時の除電
仕様
| 型式 | 30mm分離型 | 30mm一体型 | 120mm分離型 | 120mm一体型 | 270mm分離型 | 270ｍｍ一体型 | |
| イオン発生方式 | リニアインタｰバル AC方式 | ||||||
| 電源電圧 | DC24［V］ | ||||||
| 消費電流 | アイドリング時 | 60［ｍA] | 60［ｍA] | 100［ｍA] | 100［ｍA] | 150［ｍA] | 150［ｍA] |
| 通常 | 90［ｍA] | 90［ｍA] | 130［ｍA] | 130［ｍA] | 190［ｍA] | 190［ｍA] | |
| 周辺温度・湿度 ※1 | +10～+40［℃］・35～65［％RH］（結露なきこと） | ||||||
| エラー検知機能 | 高圧異常機能 | ||||||
| 安全対策 | 電極異常温度時の遮断機能 | ||||||
| 回路内過電流時の遮断機能 | |||||||
| 電源逆接続保護 | |||||||
| 電極部 | 外形サイズ | 17×90mm | 17×70mm | 17×180mm | 17×160mm | 17×350mm | 17×330mm |
| 除電有効長 | 30mm | 120ｍｍ | 270mm | ||||
| 厚み | 放電部 1.6mm（突起部を除く） | ||||||
| ケーブル | 接続ケーブル | 500mm ± 10％ | |||||
| 高圧ケーブル | 180mm ± 10％ | - | 180mm ± 10％ | - | 180mm ± 10％ | - | |
| トランス ボックス |
外形サイズ | W50.4×H27×D70.4mm（2-M3用取付穴） | |||||
| 重量 | 46g | 48g | 46g | 52g | 46g | 62g | |
| 制御 ボックス |
外形サイズ | W50.4×H29.5×D90.4mm（2-M3用取付穴） | |||||
| 重量 | 52g | ||||||
| 除電時間 ※2 | 0.7sec以内 | 0.3sec以内 | |||||
| メンテナンス | 日常メンテナンス：電極部の清掃不要（ただし粉塵や塵埃の多い環境下では堆積物の除去を行ってください。） 定期メンテナンス：電極部+トランスボックスの交換（1～2年に1回程度） |
||||||
※2 温度25℃ 湿度50％環境下、150×150mm(20PF)チャージプレート、±1000V→100V、10mmでの測定値
測定値であり保証値ではありません。
※ オゾン濃度に関しまして、開放状態の環境では影響のない範囲でご使用いただけますが、密閉された使用環境では
ご注意ねがいます。
ご不明な場合は、弊社ダイナック事業部までお問い合わせください。
オプション
| スイッチハーネス |  |
| ACアダプタ |
| 交換用電極・トランスボックス |
