導入事例 No.16 バルブゲートは狭い場所に設定できない？
PLAGATE CASE STUDY No.16 NN社様
課 題
溝形状の底面にゲートを設定したいが、ホットランナーの掘り込みが干渉してしまう。
捨てボスを設けてその頂上になら設定できるが、溝の中に残ったボスが邪魔で積み重ねられない。
ボスを切り取ろうにもニッパーが入らずカットできない。
提 案
大阪支社営業担当による解決策の提案。

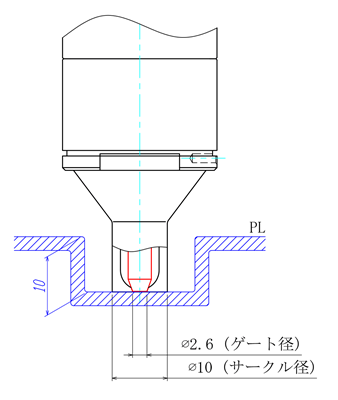

フィーサのプラゲート【NHシリーズ LHタイプ】を使用すれば、先端径φ10で深さ10mmまで設定可能。スプリングバルブの性能は損なわれないので、ゲートに突起を残さずシールできる。
効 果
ピンゲートしかできないと諦めていたユーザーもホットランナー化ができ、サイクル短縮に貢献。
溝に限らず段差形状の際にもゲート設定可能となり、ホットランナーで効率化が進んだ。
プラゲートノズル
NH2/NH4
プラゲートノズルNH型は、熱可塑性樹脂射出成形用の金型に組み込んで使用します。スプルーやランナーのムダをなくして成形できる、ホットランナーシステムです。ノズルの機構は外部駆動装置を使わずに、樹脂圧力を動力としてゲートを自動開閉する、フィーサー独自のバルブゲートシステムです。
