PLAGATE MIXING TIPプラムチップ

PLAGATE System ホットランナ成形装置樹脂混練パーツ プラムチップ

色ムラ防止と高い耐久性

プラスチック成形はもちろん、液状シリコーン(LSR)やゴム成形、熱硬化性樹脂など、あらゆる射出成形機ノズルに組み込み、色ムラを解消します。




point1成形品の色ムラ防止

らせん形状の流路は、流体工学を応用して流路設計をしており、分散/合流を繰り返すことで、マスターバッチやフィラーの混練と分散性が良好です。

色ムラ不良率の低減

Before After
色ムラ不良率の低減 色ムラ不良率の低減
point2たれ落ちの防止
プラムチップにより、成形機シリンダの内圧を抑止する効果があり、樹脂のたれ落ちを少なくします。
point2混練目的の背圧が不要
混練目的のための高い背圧が不要なため、ポリマー分子の変質や破壊切断がありません。
point2異物混入の防止
マグネットに付かない金属や異物(アルミ、銅、真鍮、石…etc)が混入しても、プラムチップのフィルター効果で製品への混入を未然に防止します。また、ホットランナ金型の場合では、異物除去のためのホットランナ分解清掃作業が不要です。
point5滞留箇所がない構造
流線形の流路は、樹脂の滞留がなく、ヤケを防止します。
point6メンテナンス性が良い
特殊な工具がいらないため、メンテナンスが容易です。

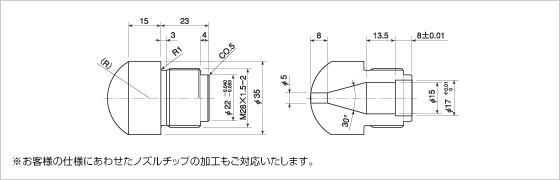

Assembly Processing Figure組立加工図

構成図
