タッチパネル式コントローラー
Controllers SN9M Series

PLAGATE System ホットランナー成形装置

タッチパネル式
　　コントローラー

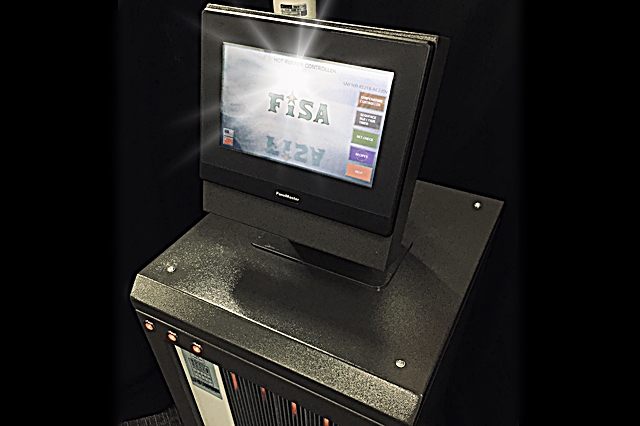

SN9M

温度制御とバルブタイミング制御を兼ね備えた、お客様のニーズに合わせて回路数の選択が可能

カラータッチパネルを採用し、簡単かつ直感的な操作性を実現。作業者の成形機周辺での業務効率向上に貢献します。

また、マイクロコンピュータによるPID制御は、コントロール精度の向上と自己診断機能を実現します。

コントローラ SN9Mシリーズの特長

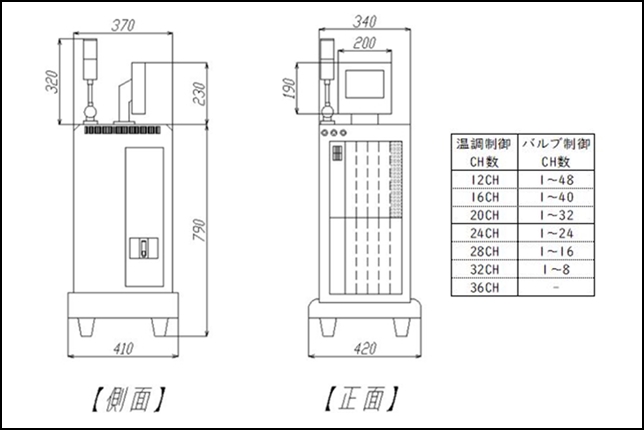

■コンパクトな筐体設計
この筐体サイズで12～36CHの多点制御(※36CHは温調のみ)。さらにバルブコントローラと一体型のカスタマイズが可能。
■温調制御
1モジュール/4回路制御、最大9モジュール/36回路まで設定。出力方式はSSR(ゼロクロス制御)またはPAC(位相制御)を選択。ヒータ保護のため初期昇温時のソフトスタート機能が装備。
■バルブタイミング制御
1モジュール/8回路を制御。タイミング制御精度は、0.01秒～ 9999秒。各回路にA・B2つのモードを選択。

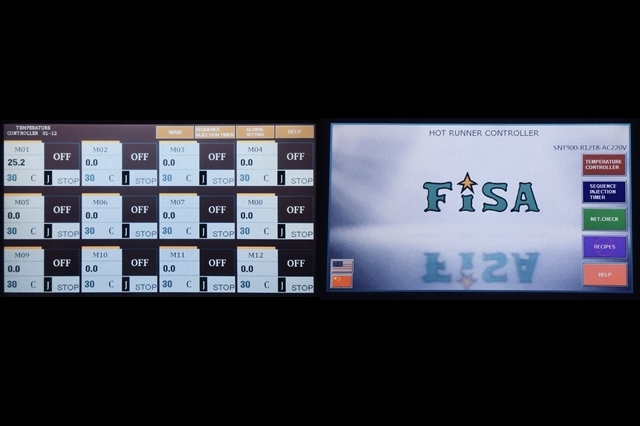

■タッチパネルで簡単操作
一画面で各回路のモニタリング。グローバルセッティング機能で温度設定・熱電対タイプの全CH一括設定が可能。
■視認性の高いパラメータ画面
パラメータ画面は温度推移グラフや各設定値を一画面で確認でき、同じ画面で設定変更も可能。
■金型ごとの設定をレシピモードで保存
金型ごとに異なるホットランナーノズルやマニホールドの温度設定を最大10型分保存。

■保守メンテナンス
故障の場合、モジュール単位での交換が可能なので修理の際の大掛かりな移動が少なく、長期間稼働休止がなし。
■付属品について
ホットランナー・マニホールドとコントローラを接続するケーブルは、標準仕様の他、お客様の金型仕様に合わせた特注ケーブルの製作も可能。ソレノイドバルブの付属をご希望の場合、ご指定の点数のソレノイドバルブをご用意。※付属品は別売り
■特注対応
36CH以上の回路数をご希望の場合、弊社営業へお問い合わせください。
