NR SeriesNRシリーズ

PLAGATE System ホットランナ成形装置プラゲートシャットオフノズル

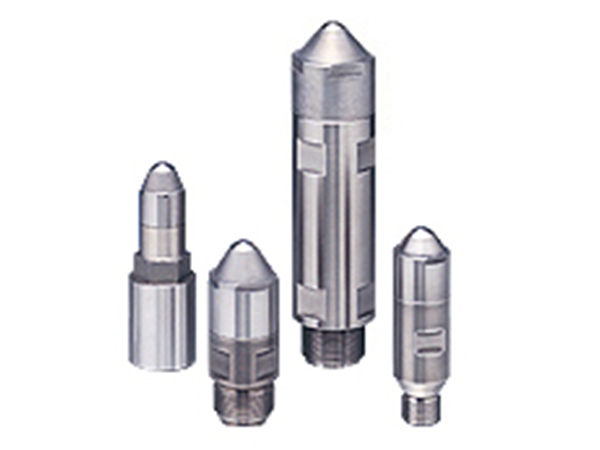

NR2/NR3/NR4/NR5

射出成形機の糸引き・ハナタレの完全防止

プラゲートNR型は、熱可塑性樹脂を使用する射出成形機のシャットオフノズルとして、確実性、信頼性の高いバルブゲートシステムです。成形機メーカー各社に多数採用されています。




プラゲートシャットオフノズル

よく使用されている成形材料

PC   PPO   ABS   AS   PMMA   PA
PBT   PP   POM   PE

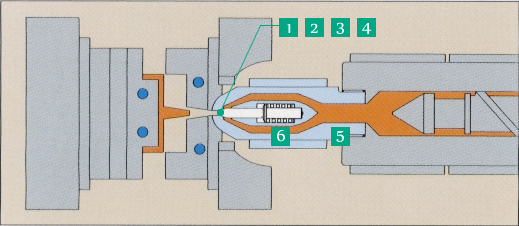

構成図
point1キャビティーからの逆流防止
強力スプリング内蔵のピストンでゲートを閉じているので、樹脂の逆流がなくなります。
point2糸引きの完全防止
流動性のよい樹脂の成形には、とくに威力を発揮します。

point3たれ落ちの完全防止
ゲートシールが完全ですから、コールドスラッグが少なく成形品の品質が向上します。

point4瞬間射出率の向上
ノズル内の樹脂は、加圧されてから射出されるので、充てん速度がアップします。
point5滞留箇所がない構造
ノズル内の樹脂の流路は、すべて流線形で、樹脂の滞留がなく、ヤケを防止します。
point6強力スプリングを内蔵
スーパーアロイを使用し、高度な熱処理ノウハウによって、さらに耐久性が向上しました。

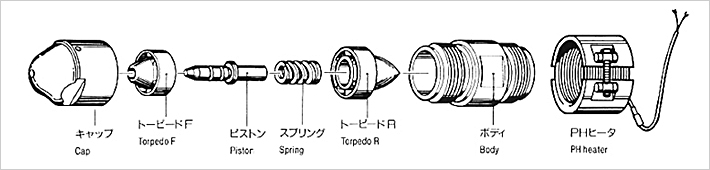

Structure Chart構成図

構成図
