射出成形用ホットランナーシステム
NHS Series

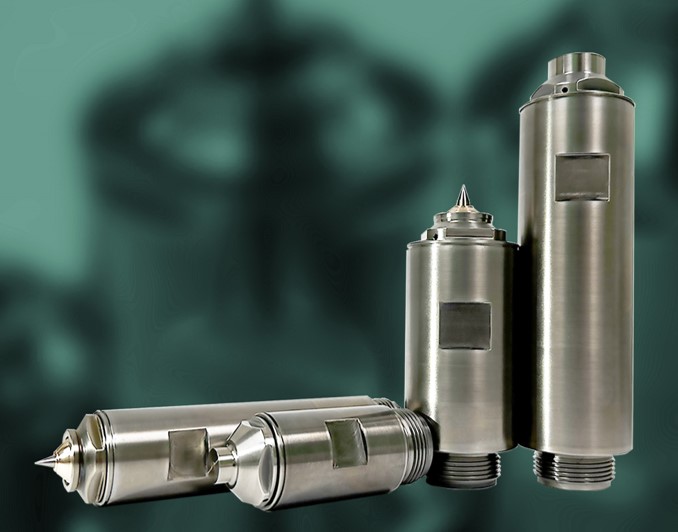

PLAGATE System ホットランナー成形装置
NHS Series
NHS28/NHS40
樹脂圧力とスプリングを動力としたフィーサ独自のゲート開閉システム
NHシリーズの後継機種。NHシリーズの特徴はそのままに、更に進化したシリーズ。
NHSシリーズの特長
- POINT1
- 後継機種ならではの進化
- POINT2
- ベストセラー機種の特徴はそのまま
- POINT3
- 多点仕様の固定側型厚は141mmから
- POINT4
- 生産効率アップのご提案
1.NHSシリーズならではの進化点
◇部品を完全に一新・・・メンテナンス性の向上と内部部品の強度アップ
◇全体の耐久強化・・・幅広い条件の成形に耐えられるノズルにパワーアップ
◇トップレスタイプで美しく・・・コールドスラグの発生の低減やゲート周りの外観品質向上
◇全体の耐久強化・・・幅広い条件の成形に耐えられるノズルにパワーアップ
◇トップレスタイプで美しく・・・コールドスラグの発生の低減やゲート周りの外観品質向上
仕様書
2.NHシリーズの特徴はそのまま

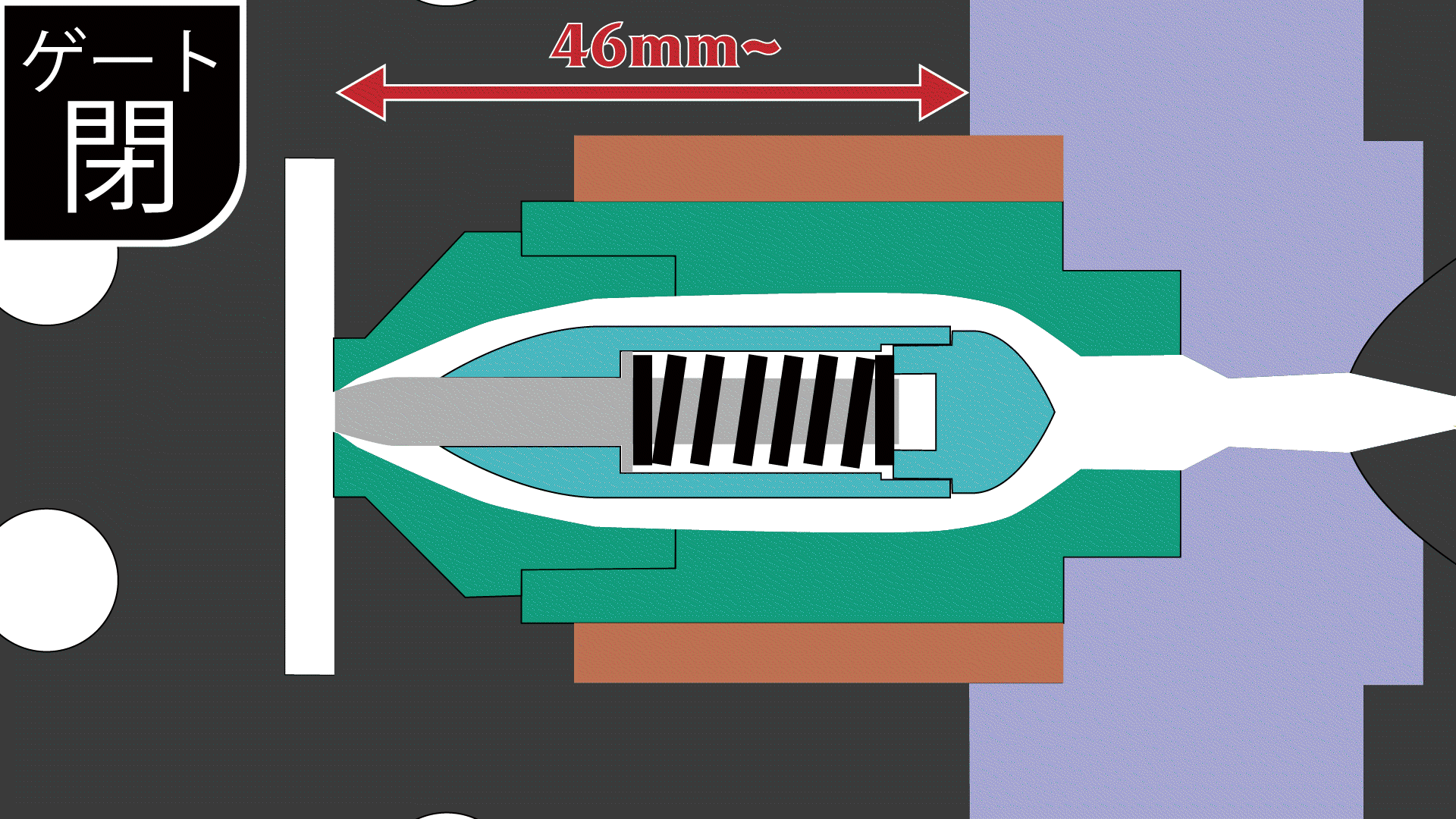

◇独自のバルブシステム・・・スプリング式でゲートを開閉
◇シンプル・・・金型センターへのバルブゲート設定が簡単
◇選べるノズルトップ・・・フルトップタイプなら互換性も抜群
3.多点仕様の固定側型厚は141mmから
◇シリンダがないため、バルブゲートでも金型総厚が小さい
4.生産効率ぐ～んとアップできる
◇型厚の制限を受けやすいスタックモールドに最適
◇金型1面で金型2面分の成形が可能になる
◇金型1面で金型2面分の成形が可能になる

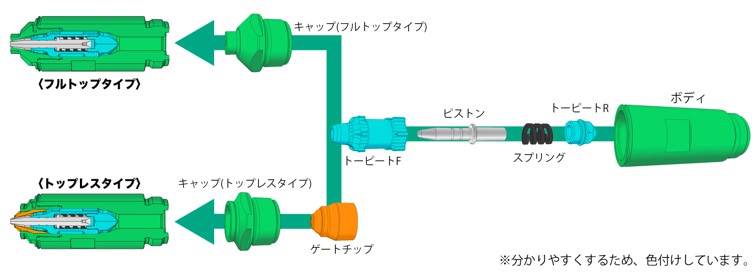

Structure Chart 構成図
Technical data 技術資料
NHS28タイプ
| ゲート開き圧力 ※理論上の開き圧力となります。成形条件や環境により前後します。 | |||
| ゲート径 | Φ1.2 | Φ1.8 | Φ2.6 |
| 標準スプリング使用時 | 10.5MPa | 11.7MPa | 14.7MPa |
| 強化スプリング使用時 | 16.0MPa | 17.8MPa | 22.2MPa |
| ゲートピッチ | |||
| 金型中心とゲートの距離 | 最小 10mm | ||
| ゲートとゲートの距離 | 最小 50mm | ||
NHS40タイプ
| ゲート開き圧力 ※理論上の開き圧力となります。成形条件や環境により前後します。 | ||
| ゲート径 | Φ3.0 | Φ5.0 |
| 標準スプリング使用時 | 10.5MPa | 11.1MPa |
| 強化スプリング使用時 | 21.2MPa | ー |
| ゲートピッチ | ||
| 金型中心とゲートの距離 | 最小 10mm | |
| ゲートとゲートの距離 | 最小 70mm | |
