VS SeriesVSシリーズ

PLAGATE System ホットランナ成形装置プラゲートエアバルブ
VS080/VS063/VS025

ウェルドラインの調整・大小製品のセット取りも容易

プラゲートエアバルブVS型では、タイミングコントローラーを用いることで各ゲートの開閉タイミングの調整が可能です。
ノズルサイズやゲートサイズのバリエーションも豊富なため、幅広い分野の成形品に対して、生産性の向上を実現します。





よく使用されている成形材料

PC   PPO   ABS   AS   PMMA   PA
PBT   PP   POM   PE



point1 幅広い分野の成形品に対応
ノズルサイズのバリエーションを豊富に取り揃えることにより、大物の成形品から小ゲートピッチの多点金型まで広い分野で、成形品に合わせたノズルをご使用いただくことが可能です。

  VSノズル型式
  VS080     VS063     VS025
  最小ゲートピッチ  105mm 76mm 35mm


point2 美しいゲート外観品質
確実なゲート切れにより美しいゲート品質を実現します。
ゲートサイズ、テーパーシール、ストレートシール、ピストン突出量は用途に合わせて自由に設定が可能です。

  VSノズル型式
  VS080     VS063     VS025
  ゲートサイズ   φ4~φ6 φ2~φ4 φ1~φ2


point2 色替え性が良好
デッドスペースを最小化することでヤケ防止、色替え性に優れています。
point4 金型の加工を簡略化
独自開発の耐熱エアシリンダを採用することで、取付板への冷却回路、エア供給穴の加工が不要です。
また、設置するための面精度が必要な加工も最小化し、金型加工を減らすことでコスト削減にもつながります。


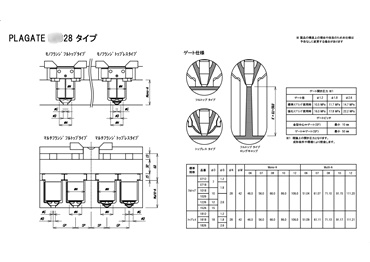

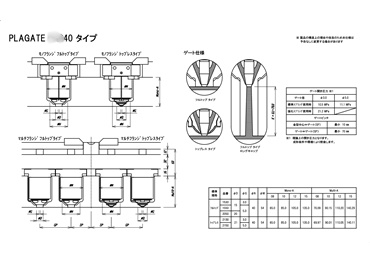

ノズルは専用モノフランジで簡単に組込める設計になっています。
イメージ

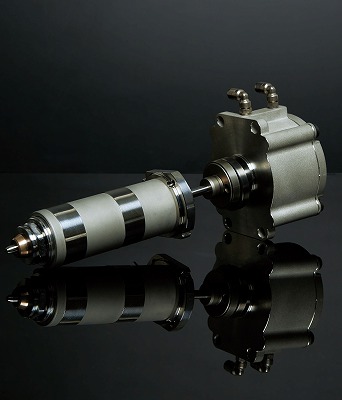

1本のノズルで数gの小物製品から数kgの大物成形品まで対応できます。ノズルは専用のモノフランジとセットですから、金型への組込み、取りはずしが簡単です。
point4 優れたメンテナンス性
エアシリンダは独立したユニットのため取り外し可能な構造となっており、エア配管にチューブと継手を採用することで、金型のメンテナンスが容易です。



プラゲート多点金型はメンテナンスが容易です。
イメージ

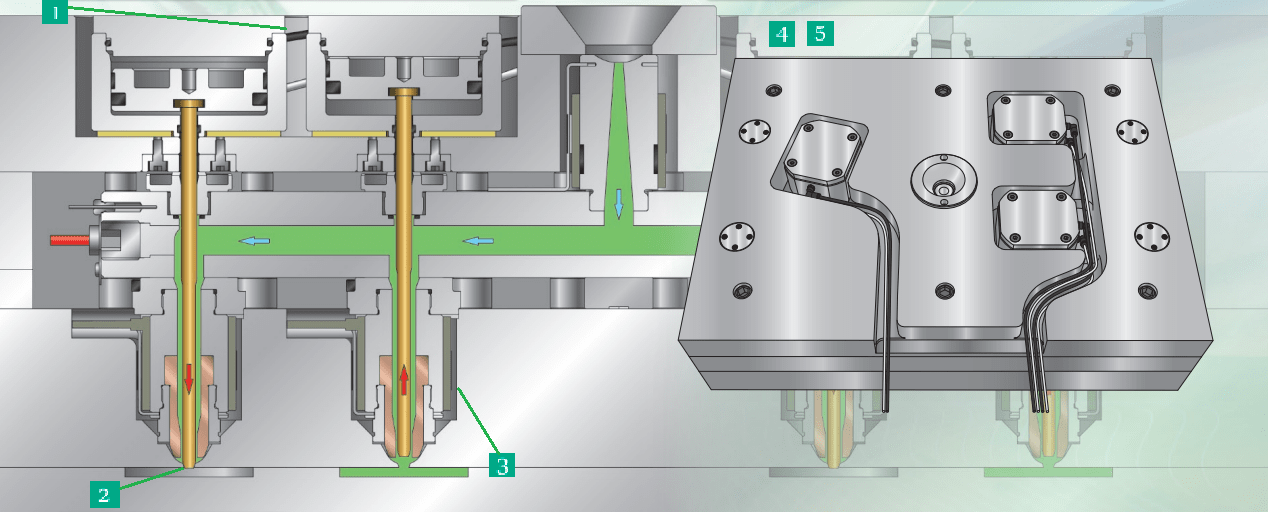

マニホールドで樹脂を分岐し各ゲートに導きます。プラゲートはゲートバランスが良いので 、ランナの長さが不均等な金型でもOKです。マニホールドは、熱膨張でノズルの上をスライドしますから、熱膨張によるゲートへの影響はありません。マニホールドは金型寸法に合せて製作します。
