射出成形用ホットランナーシステム

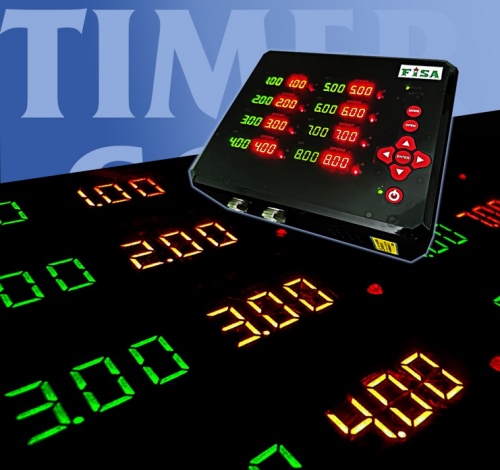

Gate Timing Controller
PLAGATE System ホットランナー成形装置
ゲートタイミング
コントローラー
コストダウンとコンパクトさを追求したコントローラー
シンプルなのにベストなタイマー
ゲート タイミング コントローラーの特長
- POINT1
- コンパクトで軽量な筐体設計
- POINT2
- 広がる選択肢
- POINT3
- 広範囲な計測
1.コンパクトで軽量な筐体設計
- A4サイズ以下のコンパクト設計により、持ち運びやすさと設置自由度を実現。施設間での移動や輸送が容易なだけでなく、成形機へ立て掛けて使用できます。
2.広がる選択肢
- Aモード、Bモード、休止モードの3つの動作モードを搭載。使用環境や成形条件に合わせて最適な運転設定を選択できます。
3.広範囲な計測
- 0.01秒から999秒までの3段階切替方式を採用。用途に応じて最適な時間設定を行うことができます。
技術仕様
| 型式 | MDS808 |
| 制御回路数 | 8ch |
| 入力電圧 | AC220V 単相50/60Hz |
| ソレノイド出力電圧 | DC出力、AC出力切替式 DC24V（初期値） ［AC100～AC220V 単相50/60Hz（入力電圧と同出力電圧）］ |
| ソレノイド出力電流 | DC24V時＝300ｍA max、AC220V時＝1A |
| タイマー作動 入力信号 | □無電圧接点入力 □有電圧入力（DC24Vまたは、AC220V） |
| タイマー設定範囲 ※切替式 | 0.01～9.99秒 0.1～99.9秒 1～999秒 |
| タイマーモード ※切替式 | Aモード：ディレイタイマー⇒ゲートオープン⇒入力信号OFFまでゲートオープン維持 Bモード：ディレイタイマー⇒ゲートオープンタイマー⇒ゲートクローズ 休止モード：各種動作OFF |
| 使用環境 | 0℃～45℃、85％RH以下（結露なきこと） |
| 外形W×H×D 重量 | W215mm×D175mm×H70mm 2.8Kg |
※詳細につきましては、カタログをご確認ください。
